三问表(Minute Repeater),即三簧表,三种打簧的响声不同,就是可以告诉你现在几时几分的手表。它并不能像电子手表那样,当你按下一个按钮之后,就会从里面飘出一个女人“现在时间X时X分X秒”的声音,也不会在早上起床的时候给你飘出一段公鸡打鸣的声音。它里面也没有住着一个小人,在你想询问时间的时候,像巴黎圣母院的敲钟人那样给你撞出来。它所有的,是一套报时用的簧条装置。当你拨动三问表的拨柄时,它会连续发出悦耳的音调。
三问意指“时”“刻”“分”三个环节。其中,低音调是报时,比如4下“当、当、当、当”,就是4点。接着是报刻,一般是高低音配合,例如:“叮当、叮当、叮当”,即三刻,也就是45分。接下来,就是高音调的报分了。“叮、叮、叮、叮、叮、叮”,6响是6分钟,那么这样显示的时间是4点51分。
三问,与陀飞轮、万年历一样,是机械表的一项复杂功能,是机械制表工艺中一项最大的挑战:在有限的空间内加入报时用的簧条装置,有时为了音色悠扬,还要装上三套甚至更多套锤簧,很多零件如头发丝一般细小。各个名表品牌商们精制三问表,似乎也不是为了赚钱,而是为了证明自己的技术高超,以此提高声誉与国际地位。
简单地说,三问表就是可以报时的表,表壳边有按钮或拨柄,按动它时,便可以听到“叮叮咚咚”的声音报时。 以不同的音律来表示时钟、刻钟和分钟的问表称为“三问表”。比如,1点53分报时在10分钟报时系统是一个当声、五个叮当声和三个叮声。
它是如何实现报时的?
三问表的报时机芯组成部分有:1.Hour Rack,报时齿条;2.MinuteRack 报分齿条;3.Secondary MinuteRack,第二分钟齿条;4.Snails,蜗形轮;5.Hock,吊钩;6.Detent Pins,棘爪销钉;7.Activation Lever;拨杆;8.HourHammer,小时击锤;9.Minute Hammer,分钟击锤。把这些部分全部列出来的原因并不是为了让你明白它的运作原理,写这么多的原因是为了让你明白它有多复杂。要知道,三问表的组件大约都超过300件﹐精密又复杂﹐所以它的制作比其他表要困难很多。因此,钟表之父宝玑才会说,不会报时的表都不算复杂表,万年历不算,平均时差不算,甚至,他发明的陀飞轮也不算。
如何让它响起来?
推动拨柄的时候,你需要花一点力气,给整套发声机构上条。这点力气是必须的,否则有的三问表只报出不完整的时间,或索性不报。当你把拨柄完全推满时,机芯里面的延时轮会率先旋转起来,代表着一次钟表报时动作的开始,然后拾时机构根据表针当前时间控制小锤打出相应的声响。时间在一点整敲击最少,仅一下;而十二点五十九分敲击最多,达三十二下。所以很多收藏家宁愿将表的时间调乱,就为了多听几声,毕竟目前三问功能是高级制表业中最昂贵的功能之一,简直声声都是钱。值得一提的是,报时和走时的动力来源是相互独立的,即使钟表停走,三问功能也可以正常工作。

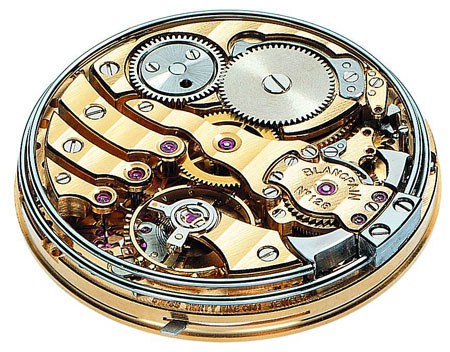

宝珀的一款鎏金夹板三问机芯

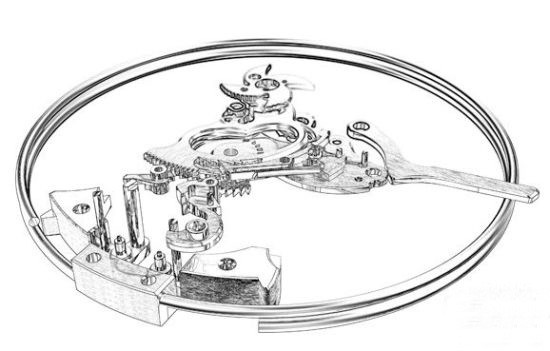

三问报时机构的核心——拾时机构
三问表的机械原理
1、三问表的机械装置
看不懂下面的文字没有关系,你只要想象表壳里方寸间,多了一套链盘发条、两个音槌、三种击槌方式、N个齿轮……你就能理解三问表为何如此昂贵了。
三问表拥有极为复杂的机械装置,这项装置必须将时间显示转化为一连串表达小时、刻钟和分钟的打簧音响。三问表的链盘发条首先通过扳键的垂直运作,来蓄积报时所需能量。与此同时,小时、刻钟和分钟齿扒也已经上好发条,进入报时位置准备就绪。启动时,链盘发条释放的能量,供给速度调节器,后者的运行方式是根据离心力原理,让击槌敲打的速率保持恒定,两个音槌分别击出低音、高音和高低音合鸣。
三问表的灵魂——音色
2、机械原理
三问表的机械原理虽然复杂但并不神秘,所以,报时音质成为考评三问表品质的决定性因素,也决定了价格高低。便宜些的表,可能响声略带混浊杂乱,而上百万的三问表,必然是铃声错落有致,清脆澄澈,扣人心弦。
时间是可以倾听的。爱表之人,喜欢在夜深人静的时候,屏住呼吸聆听擒纵机构发出清脆的嘀嗒声,感受时间的流淌,这是一种倾听。另一种,便是三问表那妙不可言的报时声音,你会由衷地感叹机械工艺太神奇了。
3、特殊的音色
特殊的音色:问表中大部分是双锤敲击各自簧条的结构,如果具有三套或者更多锤簧的时候,就形成了动听的钟乐问表(Chiming repeater),尤其是四锤问表在报告刻钟的时候,会有更加丰富的音色变化。除此之外,也有一种在特定的时刻能够演奏美妙旋律的音乐表。
三问表的历史
1676年,英国钟表匠Edward Barlow发明了齿条式的报时机构。
在17世纪80年代,英国的另一位钟表匠Daniel Quare进一步完善了两问打簧机构并且获得专利权,他所发明的安全装置只有在完全启动打簧机构时,才会发出报时的声音。之后他又制作了半刻问表,从此打簧怀表的种类逐渐增多。
中国晚清宫廷御用钟表——珐琅彩大八件三问怀表
一百多年前江诗丹顿专为南美市场生产的黄金三问怀表
簧条报时机构——1783年,Abraham-Louis Breguet制造了报时表的簧条机构,因此在他的作品中往往带有清脆的声响,也为两问报时表带来了新的发展。
1891年,爱彼发明了直径为18毫米并具备三问报时功能的超小型机芯。在那个灯泡还没有普及的年代,这种腕表为黑暗中的人们提供了聆听时间的条件。
三问表——到了20世纪初期,问表的启动方式基本定型,就是在表壳侧面带有一个长长的拨柄,当用手把它拨到底的时候,它才能够发出声响从而避免了不必要的启动,这也是Daniel Quare所发明的安全装置的功劳。三问表就渐渐走入了消费者的领域。
两问表
在整个18世纪,两问表成为最主要的问表种类。两问表可以发出两种不同的音调,分别报“时”和“刻(15分钟)”,当处于黑暗中无法识别时间的时候,这种表的功能就派上用场了。
两问表的时间误差比较大,最大的可以达到15分钟。不过,对于中世纪的绝大多数人们来说,这种误差都是处于可以接受的范围之内。不过,除了两问表,历史上还出现过十分问(Ten-minute repeater)、半刻问(Half-quarter repeater)、五分问(Five-minute repeater)等,它们的特点统一为报告时间的精确度越来越高。不过,它们终究被历史所淘汰,今天,可以报“时”、“刻”、“分”的三问表已经成为主流。
中国的三问表
国产三问表是一个新兴事物。起步晚,发展快,尚有差距。1995年钟表陀飞轮装置首先实现了国产化,这是中国人智慧的体现。2006年天津海鸥表厂率先推出国产两问表(报时、报刻),这无论在国内还是于瑞士展出时都引起了极大关注。2007年海鸥成功研发出我国第一只三问手表。2008年北京手表厂在庆祝建厂50周年之际推出“中华陀飞轮三问表”,一跃成为目前我国国产功能最为复杂的手表。全球限量20只,玫瑰金材质,定价35万元人民币(详细介绍可参阅本刊本期“中国创造”栏目)。虽然只是瑞士顶级同类产品十几分之一的价格,但已经算是国产表中价格相当高的一款表,并具有里程碑的意义!
